Các kích thước tiêu chuẩn của cánh khuấy phân tán cánh khuấy sơn

Cánh khuấy phân tán là bộ phận quan trọng quyết định hiệu quả khuấy trộn và chất lượng sơn thành phẩm. Việc lựa chọn đúng kích thước cánh khuấy không chỉ giúp phân tán bột màu nhanh, mịn, đồng đều mà còn tối ưu công suất motor và kéo dài tuổi thọ thiết bị. Trong bài viết này, chúng tôi sẽ tổng hợp các kích thước tiêu chuẩn của cánh khuấy phân tán, kèm theo nguyên tắc lựa chọn phù hợp với dung tích bồn, độ nhớt vật liệu và nhu cầu sản xuất thực tế.

Cánh khuấy phân tán là loại cánh được sử dụng rất phổ biến trong khuấy sơn, mực in, keo, hóa chất, nhờ khả năng tạo lực cắt mạnh giúp phân tán bột màu và phụ gia nhanh – mịn – đồng đều.
Dưới đây là các kích thước tiêu chuẩn của cánh khuấy phân tán đang được sử dụng rộng rãi trong thực tế sản xuất.

1. Nguyên tắc chọn kích thước cánh khuấy phân tán

Trước khi đi vào kích thước cụ thể của cánh khuấy phân tán, cần nắm 3 nguyên tắc quan trọng:

Đường kính cánh (D) ≈ 1/3 – 1/2 đường kính bồn (T)

Tốc độ khuấy thường cao:0-1450 vòng/phút

Cánh càng lớn → lực cắt càng mạnh → yêu cầu motor lớn hơn

thể tích bồn và công suất motor.

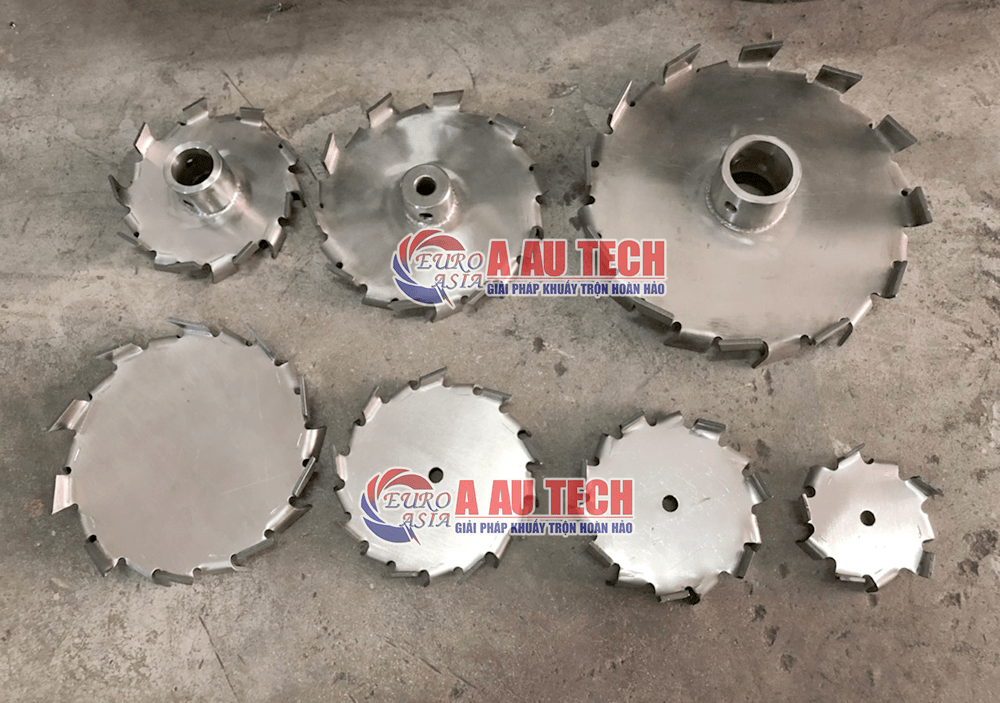

>> Cánh khuấy phân tán

2. Các kích thước đường kính tiêu chuẩn (phổ biến nhất)

Đường kính cánh (mm)	Thể tích bồn phù hợp	Công suất motor tham khảo
Ø80 – Ø100	5 – 20 lít	0.37 – 1.5 kW
Ø120 – Ø150	30 – 50 lít	0.75 – 2.2 kW
Ø200	100 – 200 lít	2.2 – 5.5 kW
Ø200– Ø250	200 – 300 lít	5.5 – 7.5 kW
Ø250– Ø300	300 – 500 lít	7.5 – 15 kW
Ø300- Ø400	500 – 800 lít	15 – 22 kW
Ø400 – Ø500	1.000 lít- 3000 lít	22 – 75 kW

Lưu ý: Bảng trên mang tính tham khảo tiêu chuẩn, kích thước thực tế có thể điều chỉnh theo:

Độ nhớt sơn

Tỷ lệ bột màu

Tốc độ khuấy yêu cầu

3. Độ dày cánh khuấy phân tán tiêu chuẩn

Độ dày ảnh hưởng trực tiếp đến độ bền và khả năng chịu lực.

Đường kính cánh	Độ dày phổ biến
Ø80 – Ø150	2 mm
Ø180 – Ø250	2 – 3 mm
Ø300 – Ø350	3 – 4 mm
Ø400 – Ø500	4 – 6 mm

4. Số lượng răng cưa tiêu chuẩn của cánh khuấy

Răng cưa là yếu tố tạo lực cắt và lực phân tán.

Đường kính cánh	Số răng cưa phổ biến
Ø100 – Ø150	12 – 16 răng
Ø180 – Ø250	16 – 24 răng
Ø300 – Ø350	24 – 32 răng
Ø400 – Ø500	32 – 40 răng

Cắt CNC

Bẻ góc chính xác

Gia công cân bằng động

5. Kích thước lỗ tâm và trục lắp

5.1. Lỗ tâm tiêu chuẩn

Ø12 mm

Ø16 mm

Ø20 mm

Ø25 mm

Ø30 mm

Ø35 mm

Ø40 mm

gia công theo trục thực tế, dùng then chốt hoặc bulong siết.

5.2. Chiều cao lắp cánh trong bồn

Cánh khuấy phân tán thường đặt cách đáy bồn khoảng 1 lần đường kính cánh

Nếu dùng 2 cánh:

Cánh dưới: phân tán

Cánh trên: đảo đều

6. Chất liệu tiêu chuẩn theo kích thước cánh

Inox 304: dùng phổ biến nhất cho sơn nước, sơn dầu

Inox 316: dùng cho sơn có dung môi mạnh, hóa chất ăn mòn

Bề mặt: đánh bóng hoặc xước mịn, hạn chế bám sơn

7. Kích thước tiêu chuẩn theo từng loại máy khuấy

>> Máy khuấy sơn

Cánh Ø100 – Ø150 mm - Motor 0.75 – 2.2 kW

Cánh Ø200 – Ø250 mm - Motor 2.2 – 7.5 kW

Cánh Ø300 – Ø350 mm - Motor 715 – 22 kW

Cánh Ø450 – Ø500 mm - Motor ≥ 22 kW

8. Có nên đặt gia công cánh khuấy phân tán theo yêu cầu?

NÊN, đặc biệt khi:

Sơn có độ nhớt cao

Bồn khuấy kích thước đặc biệt

Kết hợp nhiều cánh trên cùng trục

Yêu cầu tốc độ khuấy riêng

Gia công theo yêu cầu giúp:

Tối ưu hiệu quả phân tán

Giảm tải motor

Tăng tuổi thọ thiết bị

>> Video hoạt động cánh khuấy phân tán

9. Kết luận

Các kích thước tiêu chuẩn của cánh khuấy phân tán thường dao động từ Ø80 – Ø500 mm

Đường kính cánh nên bằng 1/3 – 1/2 đường kính bồn

Kích thước phải đồng bộ với motor – trục – bồn khuấy
